Использование высокочастотного импульсного сигнала от энкодера в качестве обратной связи для реализации высокоточного векторного управления в замкнутом контуре. Совместимость с энкодерами с открытым коллектором и сигналами. Деление выходной частоты (коэффициент: 1~256)

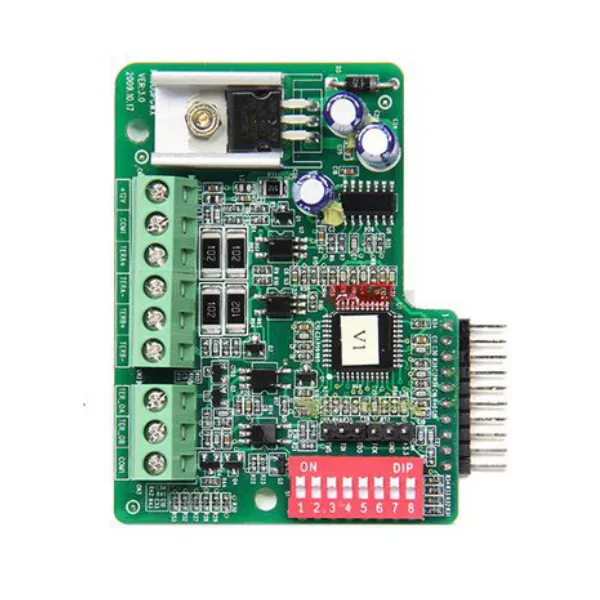

Модуль адаптера энкодера EC-PG101-24 — это специализированная плата для преобразователя частоты INVT серии GD800, предназначенная для существенного расширения базового функционала привода. Установка данного модуля позволяет интегрировать в систему датчик обратной связи (энкодер), что обеспечивает максимально точное управление скоростью и моментом электродвигателя в сложных технологических процессах.
Современные платы для частотных преобразователей являются необходимым элементом при модернизации оборудования, требующего строгого позиционирования и синхронизации. EC-PG101-24 гарантирует стабильную передачу сигнала и совместима с широким спектром промышленных энкодеров.
Основные преимущества и особенности
- Универсальность подключения: Поддерживает работу с дифференциальными энкодерами, устройствами с открытым коллектором и двухтактными выходами (Push-Pull).
- Широкий спектр режимов управления: Позволяет реализовать передовые алгоритмы, включая V/F+PG (вольт-частотное управление с энкодером), SVC+PG (векторное управление с энкодером) и TQC+PG (управление постоянным моментом с энкодером).
- Высокая пропускная способность: Диапазон частоты входных сигналов достигает 100 кГц, что позволяет считывать данные без задержек даже на высоких оборотах двигателя.
- Гибкость выходных сигналов: Плата оснащена дифференциальным, двухтактным и частотным выходами, а также выходом с открытым коллектором.
- Тип устройства: Плата расширения (модуль адаптера энкодера)
- Напряжение питания: 24В ± 5%
- Максимальный потребляемый ток: 350 мА
- Входные сигналы: A, B, Z
- Диапазон частоты на входе: 0 ~ 100 кГц
- Выходная частота: 0 ~ 80 кГц
- Выходной диапазон: 1 ~ 256
- Выходной импеданс: 70 Ом
- Степень защиты: IP20
- Диапазон рабочих температур: от -10 °C до +50 °C
- Поддерживаемые энкодеры: Инкрементальные, дифференциальные
