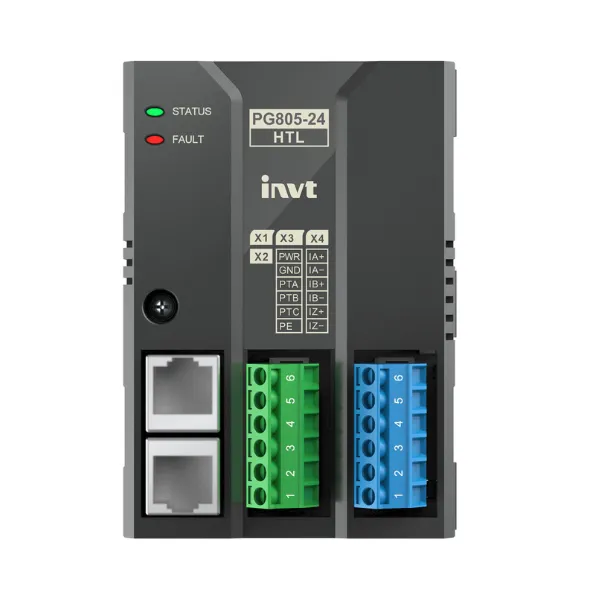

PG-плата EC-PG805-24-KY с температурным датчиком KY (Применимо для серий: GD35, GD350, GD880)
Плата датчика обратной связи INVT EC-PG805-24-KY — специализированная плата для преобразователя частоты INVT серий GD35, GD350 и совместимых моделей. Представляет собой PG-карту (интерфейсный модуль энкодера), предназначенную для построения систем прецизионного векторного управления в замкнутом контуре. Обеспечивает контроль скорости и положения вала электродвигателя в реальном времени.
Данная плата для частотного преобразователя относится к обновлённой серии модулей расширения ПЧ INVT и выделяется наличием встроенного канала термоконтроля двигателя.
Ключевые особенности
- Поддержка инкрементальных энкодеров — работа со стандартными датчиками обратной связи (HTL / Push-pull) с уровнем сигнала 24 В, что гарантирует высокую помехоустойчивость даже на протяжённых кабельных трассах.
- Интегрированный термоконтроль (KY) — наличие выделенного канала для подключения датчика температуры обмоток двигателя (KTY84, PTC, PT100). Позволяет преобразователю частоты осуществлять прямой мониторинг перегрева без дополнительных внешних реле и модулей.
- Широкая совместимость — плата расширения разработана для ПЧ INVT серий GD35 и GD350, подходит для модернизации действующих приводных систем.
Режимы управления
Платы для частотных преобразователей серии EC-PG открывают доступ к следующим режимам:
- V/F+PG — вольт-частотное управление с обратной связью по энкодеру;
- SVC+PG — векторное управление с датчиком скорости (замкнутый контур);
- TQC+PG — режим постоянного момента с энкодером;
- Абсолютный энкодер — позиционирование вала с высокой точностью;
- KY — мониторинг температуры обмоток двигателя.
Область применения
Плата датчика обратной связи INVT EC-PG805-24-KY востребована в приводах, требующих высокой точности регулирования:
- Крановое и подъёмно-транспортное оборудование;
- Станки с ЧПУ и позиционные системы;
- Экструдеры, намоточные и размоточные линии;
- Конвейерные системы с синхронизацией скоростей;
- Тяжёлые режимы с риском перегрева двигателя (благодаря каналу KY).
|
Тип изделия
|
Плата расширения (PG-карта)
|
|
Производитель
|
INVT
|
|
Тип поддерживаемого энкодера
|
Инкрементальный (HTL / Push-pull), 24 В
|
|
Режимы управления
|
V/F+PG, SVC+PG, TQC+PG, абсолютный энкодер
|
|
Канал термоконтроля
|
KY (KTY84 / PTC / PT100)
|
|
Степень защиты
|
IP20
|
|
Рабочая температура
|
–10…+50 °C
|
|
Совместимые серии ПЧ
|
GD35, GD350 и аналогичные
|
