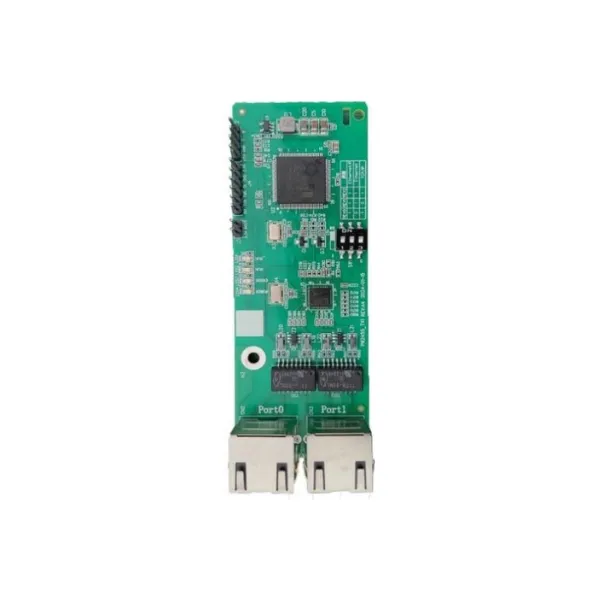

Плата коммуникационная INVT EC-TX510B (Применимо для серий: GD350/GD350A/GD350-19/IPE300/GD270)
EC-TX510B — модуль связи Ethernet/IP для преобразователей частоты INVT серий GD350 / GD350-19
Назначение
Модуль адаптера EC-TX510B представляет собой плату расширения, обеспечивающую интеграцию преобразователей частоты INVT в промышленную сеть Ethernet/IP. Устройство выполняет функцию шлюза между ПЧ и сетевой инфраструктурой на базе протокола Ethernet/IP.
Ключевые характеристики
- Поддержка протокола Ethernet/IP
- Два порта Ethernet 10/100 Мбит/с с поддержкой полнодуплексного и полудуплексного режимов
- Интерфейс RS-485
- Степень защиты корпуса: IP20
- Диапазон рабочих температур: от −10 до +50 °C
Совместимость
Модуль предназначен для установки в преобразователи частоты INVT серий GD350 и GD350-19.
Внимание: при установке платы в ПЧ серий GD270 и RV HVAC требуется предварительная загрузка программного обеспечения в преобразователь частоты.
Выбор протокола для карты связи EC-TX510B
|
LED
|
Цвет
|
Статус
|
Описание
|
|
LED1
|
Зелёный
|
Включен
|
Карта и ПЧ идентифицируют друг- друга.
|
|
Мигает (1Hz)
|
Нормальный обмен данными между картой и ПЧ.
|
|
Выключен
|
Карта и ПЧ обмениваются данными неправильно.
|
|
LED2
|
Зелёный
|
Включен
|
Установлена связь между картой и ПЛК, возможен обмен данными.
|
|
Выключен
|
Конфликт IP-адресов между картой и ПЛК.
|
|
LED3
|
Красный
|
Включен
|
Нет передачи данных между картой и ПЛК.
|
|
Мигает (1Hz)
|
Адрес пакета не используется или не определен.
|
|
Мигает (2Hz)
|
Неверный адрес пакета
|
|
Мигает (4Hz)
|
Истекло время ожидания соединения между картой и ПЛК.
|
|
Выключен
|
Нет ошибок.
|
|
LED4
|
Красный
|
Включен
|
Индикация напряжения питания 3.3VDC.
|
|
Тип устройства
|
Плата расширения (модуль связи)
|
|
Производитель
|
INVT
|
|
Поддерживаемый протокол
|
Ethernet/IP
|
|
Сетевые интерфейсы
|
2 × Ethernet 10/100 Мбит/с, полный/полудуплекс
|
|
Дополнительный интерфейс
|
RS-485
|
|
Класс защиты
|
IP20
|
|
Рабочая температура
|
−10…+50 °C
|
|
DIP-переключатель
|
Протокол
|
DIP 1
|
DIP 2
|
DIP 3
|
|
SW1
|
Ethernet IP
|
Вкл.
|
Вкл.
|
Вкл.
|
|
Ethernet (нестандартный, только для INVT)
|
Откл.
|
Включен
|
Вкл.
|
|
Modbus TCP
|
Включен
|
Откл.
|
Вкл.
|
|
Зарезервировано
|
--------
|
--------
|
--------
|
