EC-TX508 — модуль связи EtherCAT для преобразователей частоты INVT GD350 / GD350-19
EC-TX508 — модуль связи EtherCAT для преобразователей частоты INVT GD350 / GD350-19
Назначение

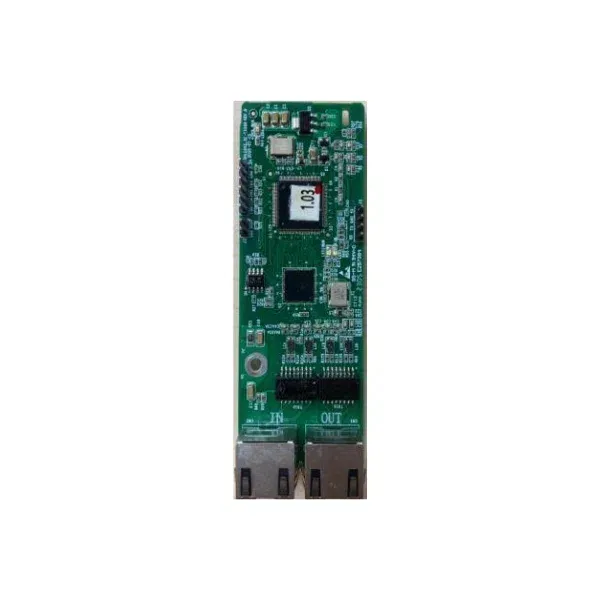

EC-TX508 (EtherCAT) — плата расширения, обеспечивающая интеграцию преобразователей частоты серии INVT GD350 и GD350-19 в промышленную сеть EtherCAT. Модуль выполняет функции ведомого устройства (EtherCAT Slave) и предоставляет детерминированный канал обмена данными между ПЧ и ведущим контроллером EtherCAT Master.
Функциональные возможности
- Поддержка протокола CoE (CANopen over EtherCAT) для доступа к объектному словарю ПЧ.
- Циклический обмен данными процесса (PDO) с настраиваемым маппингом.
- Ациклический доступ к параметрам ПЧ по SDO.
- Поддержка распределённых часов (Distributed Clocks, DC) для синхронизации оси.
- Возможность последовательного подключения до 4 плат расширения через внутреннюю шину ПЧ.
Условия эксплуатации
Модуль предназначен для установки внутри шкафа автоматизации (степень защиты IP20). Не допускается эксплуатация в среде с токопроводящей пылью, агрессивными газами, повышенной влажностью (более 90% без конденсации) и вибрацией, превышающей 5,9 м/с² (0,6 g).
Требования к установке
Перед установкой платы EC-TX508 в ПЧ необходимо выполнить загрузку совместимой версии ПО. Модель платы должна быть заменена на EC-TX508B. Установка без обновления ПО и замены платы может привести к некорректной работе или отказу связи.
|
Модель
|
EC-TX508 (EtherCAT)
|
|
Производитель
|
INVT
|
|
Тип устройства
|
Плата расширения (адаптер протокола)
|
|
Совместимые ПЧ
|
INVT GD350, GD350-19
|
|
Протоколы
|
EtherCAT, RS-485
|
|
Интерфейсы
|
RJ-45 (EtherCAT IN/OUT), клеммный разъём RS-485
|
|
Скорость обмена EtherCAT
|
100 Мбит/с (Fast Ethernet, полный дуплекс)
|
|
Габариты (Ш × Г)
|
39 × 108 мм
|
|
Степень защиты
|
IP20
|
|
Диапазон рабочих температур
|
−10…+50 °C
|
